Cara Pembongkaran Sistem Kemudi Jenis Rak dan Pinion (Rack and Pinion)

Sistem Rak dan Pinion (Rack and Pinion)
1.    Lepaskan terlebih dahulu sistem kemudi kendaraan dari rangka atau roda
2. Lepaskan juga tierod dari ujung rak
3. Lepaskan baut pengunci rumah pinion dari rumah rak


Gambar 1. Rumah Pinion

4. Cabut pinion dari rumah rak namun terlebih dahulu buka pengunci pinion, pukul secara perlahan pada batang pinion menggunakan palu plastik agar lebih mudah dalam pencabutan


Gambar 2. Pinion

5. Lepaskan pengunci / penahan rak pada salah satu ujung rak dengan menggunakan kunci inggris
6. Setelah terlepas cabut rak dari rumah rak secara perlahan

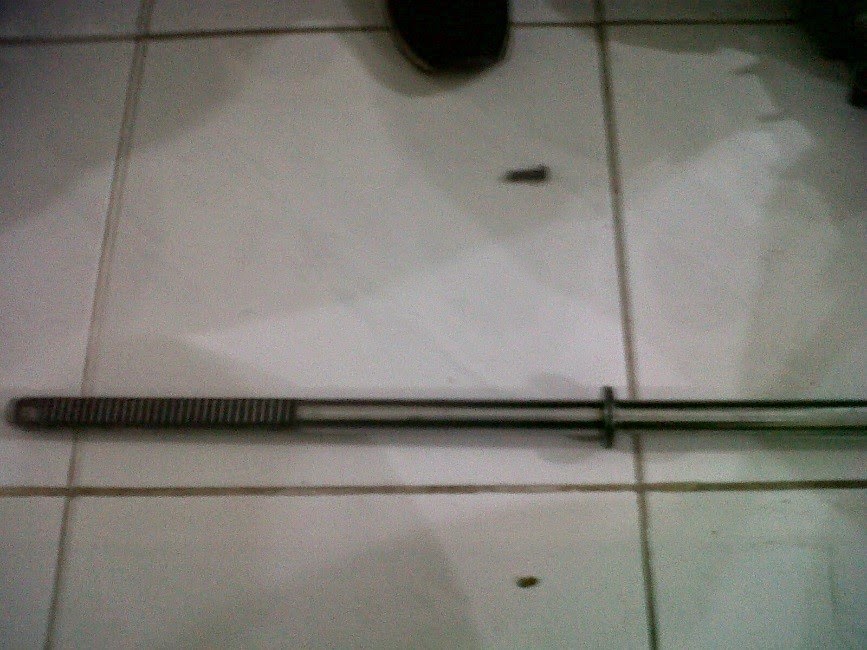

Gambar 3. Batang Rak

7. Perhatikan gigi pada rak serta gigi cacing pada pinion, usahakan masih tetap dalam keadaan baik dan tidak ada gigi yang patah


Gambar 4. Gigi Rak

8. Apabila semua komponen dalam keadaan baik, maka kembali rakit sistem kemudi pertama pasangkan rak kedalam rumah rak. Pastikan gigi rak menghadap ke arah yang benar


Gambar 5. Rumah Rak dan Pinion

9. Pasangkan penahan rak pada ujung rumah rak, dan kencangkan
10.  Pasangkan pinion pada tempatnya, usahakan gigi cacing pada pinion menempel pada rak dengan benar
11. Pukul pinion secara perlahan agar bisa terpasang dengan rapat serta pukul batang pengunci pinion agar pinion tidak berubah posisi
12. Pasangkan rumah pinion pada rumah rak dan pinion, perhatikan sisi pada rumah pinion. Pasang sesuai dengan rumah rak jangan sampai salah karena bisa merusak bodi rumah pinion
13. Kencangkan rumah pinion dengan memasangkan dua baut berukuran 12 menggunakan kunci pas ukuran 12
14. Setelah terasa cukup kencang putar sedikit ke kanan dan ke kiri pinion, bila rak ikut bergeser maka bisa dipastikan rak dan pinion sudah terpasang dengan benar
15. Pasangkan tierod pada ujung-ujung rak dengan benar


Gambar 6. Tierod

16. Pasang kembali rak dan pinion ke sistem kemudi, pasang dengan benar dan aman
18. Sistem kemudi sudah selesai terpasang apabila batang pinion terhubung dengan roda kemudi dan tierod terhubung dengan lengan kemudi pada roda
