Jenis Bodi Mobil

Pengertian
Bodi (rangka) merupakan bentuk luar dari sebuah   kendaraan dan terdiri dari kombinasi lembaran logam.

Fungsi utama
  - Untuk memberi ruang bagi penumpang dan bagasi
  - Untuk mendukung komponen seperti mesin, transmisi, kemudi, dan      suspensi
  - Untuk melindungi kabin dengan menyerap dan menyebarkan
      benturan ketika terjadi tabrakan.

Sambungan
Las titik digunakan untuk menyambung lembaran logam    pembentuk bodi.


Las titik merupakan metode pengelasan  lembaran logam yang disusun satu di atas yang lain dan dijepit oleh elektroda. Arus (7.000 -10.000) A diberikan ke elektroda selama 0,1 sampai 0,2 detik

A. Jenis Bodi
(1) bodi integral (monocok):
       a. bodi integral tanpa rangka
       b. bodi integral dengan rangka
(2) bodi parsial (terpisah)

1. Bodi Integral (Monocok)
a) Karakteristik Bodi Integral tanpa Rangka
Struktur
Bodi terpadu dengan rangka.
Lembaran baja tipis ditekan membentuk panel dengan   berbagai bentuk.
Sambungan
Kombinasi las menghasilkan bodi secara keseluruhan untuk kekuatan sebagai box tunggal.
Sifat
Kendaraan menjadi ringan dan ruang di dalam   kendaraan besar. Mesin, transmisi, dan kemudi serta   suspensi dipasang pada bodi integral.

b) Karakteristik Bodi Integral dengan Rangka
Struktur
Model bodi menggunakan sub rangka yang di baut di   depan dan bawah bodi mobil.
Sambungan
Kombinasi las menghasilkan bodi secara keseluruhan   untuk kekuatan sebagai box tunggal
Sifat
Kendaraan menjadi agak berat dan ruang di dalam   kendaraan tetap besar.

2. Bodi Parsial (Terpisah)
            Struktur
            Rangka dan bodi tersendiri tidak menyatu, antara rangka dan bodi terdapat sebuah joint (sambungan) tersendiri.
            Sambungan
            Bodi menggunakan las titik sedangkan pada rangka menggunakan las biasa antara bodi dan rangka terdapat sambungan dan terdapat peredam (seal) karet
            Sifat
            Kekuatan beban kendaraan lebih kuat dan mampu menahan tekanan yang besar namun beban kendaraan lebih berat


JENIS BODI INTEGRAL DENGAN RANGKA

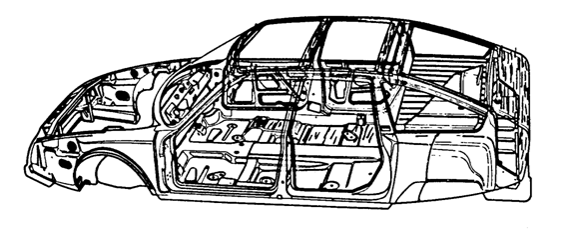

JENIS BODI INTEGRAL TANPA RANGKA


JENIS BODI PARSIAL


Berikut adalah beberapa jenis mobil yang menggunakan rangka Integral dan Parsial
NO
MOBIL
JENIS CHASIS DAN BODI
PENGGERAK
1
Toyota Kijang Innova
Integral dengan Rangka Tambahan
Penggerak Belakang (FR)
2
Toyota Avanza
Integral
Penggerak depan (FF)
3
Daihatsu Taruna
Integral
Penggerak Belakang (FR)
4
Suzuki Swift
Integral
Penggerak Depan (FF)
5
Toyota Kijang Kapsul (Pick Up)
Parsial dengan Rangka Kotak Profil Kotak
Penggerak Belakang (FR)
6
Mitsubishi Colt 120 S (Pick Up)
Parsial dengan Rangka Kotak Profil Kotak
Penggerak Belakang (MR)
7
Suzuki Baleno
Integral
Penggerak Depan (FF)
8
Timor
Integral
Penggerak Depan (FF)
9
Suzuki Katana
Parsial dengan Rangka Tangga Profil U
Penggerak Belakang (FR)
10
Honda Jazz
Integral
Penggerak Depan (FF)
11
Suzuki Carry
Parsial dengan Rangka Kotak Profil U
Penggerak Belakang (MR)
12
Suzuki APV
Integral dengan Rangka Kotak Profil Kotak
Penggerak Belakang (MR)

FF : Front Engine Front Drive
FR : Front Engine Rear Drive
MR : Middle Engine Rear Drive
